【説明】
外部環境に依存しないスタンドアローン型のBASICマイコンを目指して開発した。
PS/2キーボードを接続して使う。
ほとんど秋月で入手可能な部品で構成した。
なぜ、実機かというと、仮想マシーンだと環境に影響を受けて、自作したプログラムが動かなくなるリスクが高いからだ。
スタンドアローンの実機は、10年、20年後も壊れなければ、電源を入れるとそのまま動く。
アップデートされないので、機能が増えたりはしないが、もともとレトロ仕様なのでメリットの方が大きい。
組み立て方
部品表

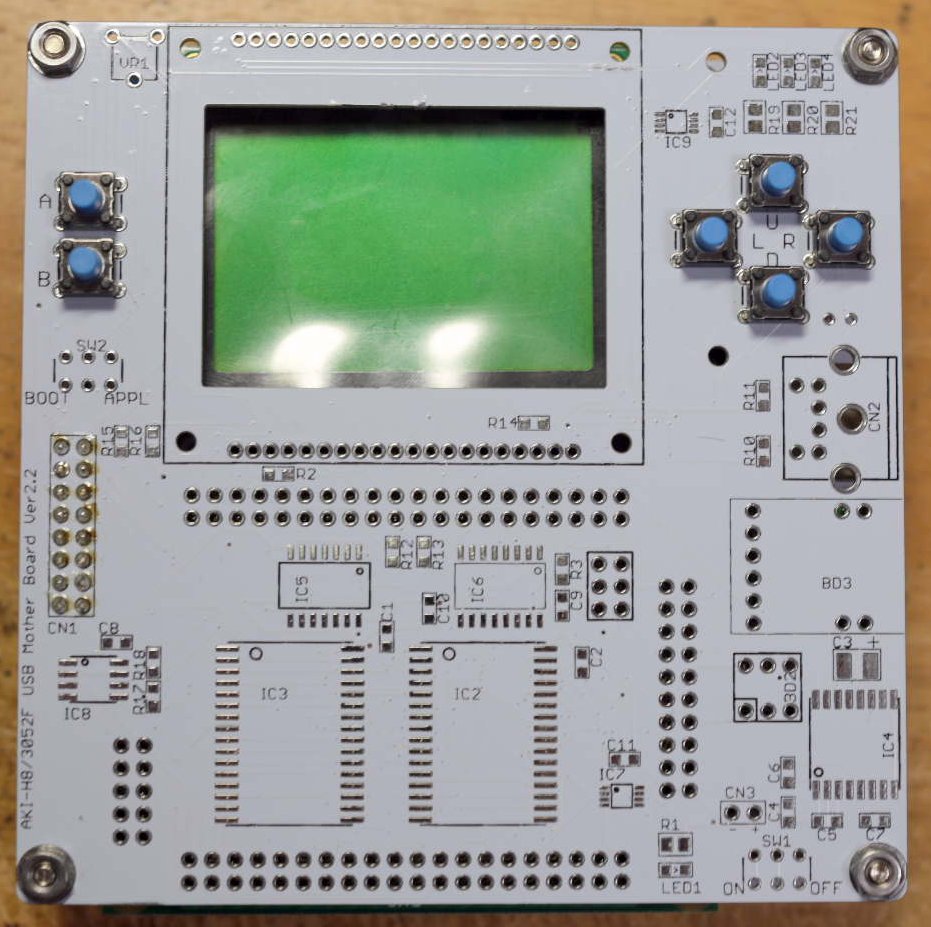

部品番号 名称 IC1 【K-00205】AKI-H5/3052Fマイコンボード IC2,3 【I-01634】SRAM 1Mb M68AF127B IC4 【I-10758】SP232ACT IC5 ★ 74HC393AF SOP IC6 ★ 74HC153AF SOP IC7 ★ 74AC04AF SOP IC8 【I-10492】I2CシリアルEEPROM CAT24M01 BD1 【P-03413】LCDグラフィックディスプレイ 128x64 BD2 【K-13065】5V出力昇圧DC-DCコンバータ BD3 【K-14745】CH340E USBシリアル変換モジュール Type-C LED1～4 UB111C-TR サイズ1608 ⇒代替品 【115109】青緑色チップLED 1608 OSG30603C1E SP1 ★ EFBRQ38C01 圧電スピーカー ⇒代替品 【101251】圧電スピーカー(圧電サウンダー) PT08 VR1 【106063】半固定ボリューム 10kΩ [103] R1,19～21 ★ 330Ω サイズ2012 R2～14 ★ 4.7kΩ サイズ1608 R15,16 ★ 10Ω サイズ1608 R17,18 ★ 10kΩ サイズ1608 C1,2,4～11 ★ 0.1uF50V サイズ1608 C3 ★ 10uF10V タンタル サイズ3216 SW1,2 【P-02627】超小型スライドスイッチ SW4～7 【P-03649】タクトスイッチ（水色） CN2 【I-09385】ミニDINソケット（メス）６P KMD13-6 ～ 【114372】六角ナット M3×0.5 ～ 【107320】六角オネジ・メネジ MB3-15 ×８個 ～ 【115889】六角ナット M2×0.4 ～ 【115887】なべ小ねじ(+) M2×5 CN1基盤側,AKIH8のCN5 【105780】分割ロングピンソケット 2×42 (84P) CN1蓋側 【102959】連結ピンヘッダー 1×40 (40P) 6/9/3 ～ 【103195】電池ボックス 単4×3本 リード線 ～ 【SKB-L1N】PS/2キーボード（ホワイト） ≪サンワサプライ≫ SKB-L1N ～ 【113563】USBケーブル USB2.0 TypeAオス⇔TypeCオス 1.5m ～ 【商品へ（ヤフオク）】基板 ～ 【商品へ（ヤフオク）】★のついた部品のセット
部品配置
メニューに移動BASIC言語

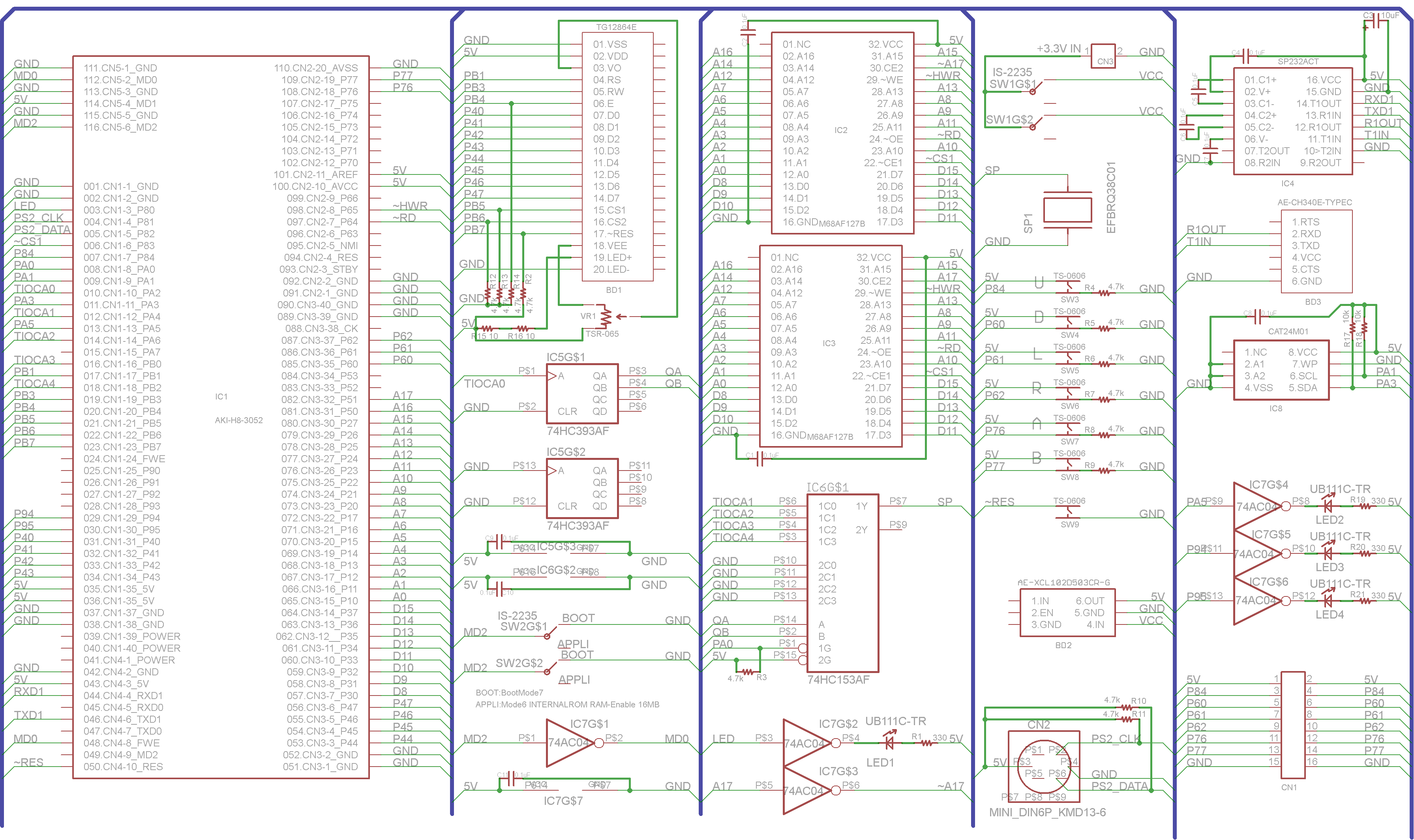

メニューに移動回路図
